主要介紹：
1、設備結構客戶可根據要求選擇，用于對壓制力需要檢測的產品。

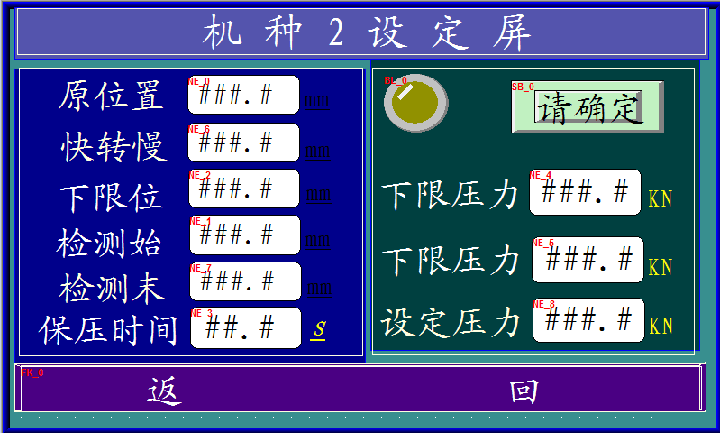

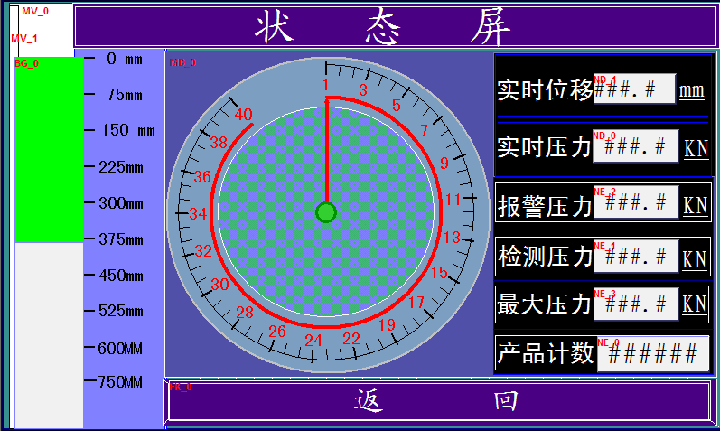

2、人機界面顯示、設定。
3、設定壓力上限、壓力下限，超壓報警。
4、設定位移上限、位移下限、超出報警。
選配功能：
1、掃碼存儲（工件號、工單號、員工號）
2、以太網通信，數據上傳數據庫
3、多段采集壓力值、位移值并存儲
4、遠程監控設備
5、PID溫控
6、位置判斷，偏移報警
7、安全防護
性能特點：
本設備是發動機制造業、洗衣機制造業、各種套類、軸承類的典型加工設備。具有很強的通用性，它是在液壓機床上增加壓力傳感器，經過微機組成的數據采集及系統處理，轉換成壓裝力值，進行數字顯示、超限、送出聲光報警及停機信號，以達到對壓裝力實現自動控制的目的，載荷顯示控制器，顯示清晰，控制準確，反應快，工作穩定可靠，替換不同的傳感器及應用軟件，用于噸位不同的鍛壓設備，計數器的應用使每位操作者都知道總數與不合格數，增加了雙手按鈕使機器的操作加安全。
主要參數：
|
型號
|
尺寸
|
單位
|
1T
|
2.5T
|
4.0T
|
6.3T
|
10T
|
16T
|
25T
|
40T
|
63T
|
100T
|
|
公稱力
|
|
KN
|
10
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
|
液壓工作壓力
|
|
Mpa
|
4.2
|
5.3
|
8.3
|
8.5
|
8.5
|
13.5
|
16.5
|
22.8
|
25
|
26.8
|
|
滑塊下平面距工作臺面距離
|
H1
|
mm
|
300
|
350
|
380
|
400
|
500
|
500
|
550
|
600
|
630
|
800
|
|
滑塊行程
|
S
|
mm
|
120
|
160
|
200
|
250
|
300
|
350
|
350
|
400
|
500
|
500
|
|
滑塊下行速度
|
|
mm/s
|
55
|
43
|
43
|
42
|
35
|
35
|
35
|
33
|
40
|
35
|
|
滑塊回程速度
|
|
mm/s
|
80
|
70
|
70
|
93
|
63
|
63
|
66
|
60
|
68
|
65
|
|
喉深
|
C
|
mm
|
100
|
160
|
180
|
250
|
250
|
280
|
280
|
300
|
300
|
300
|
|
工作臺尺寸
|
前后
|
A1
|
mm
|
250
|
320
|
340
|
480
|
480
|
500
|
500
|
550
|
650
|
600
|
|
左右
|
B1
|
mm
|
300
|
480
|
480
|
550
|
600
|
650
|
650
|
700
|
800
|
800
|
|
工作臺距地面高度
|
H2
|
mm
|
710
|
710
|
710
|
710
|
710
|
710
|
710
|
710
|
710
|
710
|
|
落料孔徑
|
D
|
mm
|
70
|
70
|
70
|
80
|
80
|
100
|
100
|
100
|
140
|
140
|
|
油缸缸徑
|
|
mm
|
55
|
80
|
80
|
100
|
125
|
125
|
140
|
150
|
180
|
220
|
|
活塞桿直徑
|
|
mm
|
30
|
50
|
50
|
70
|
80
|
80
|
95
|
100
|
120
|
180
|
|
油泵排量
|
|
ml/r
|
10
|
10
|
10
|
16
|
20
|
20
|
25
|
25
|
40
|
40
|
|
電機功率
|
|
KW
|
1.5
|
1.5
|
1.5
|
2.2
|
4
|
4
|
4
|
5.5
|
7.5
|
7.5
|
|
機床外形圖
|
前后
|
A2
|
mm
|
530
|
750
|
750
|
900
|
950
|
1050
|
1100
|
1250
|
1340
|
1450
|
|
左右
|
B2
|
mm
|
500
|
600
|
600
|
610
|
630
|
650
|
650
|
780
|
800
|
1000
|
|
距地面高度
|
H3
|
mm
|
1800
|
1800
|
1800
|
1900
|
2050
|
2200
|
2250
|
2400
|
2600
|
2900
|
|
總重量
|
|
T
|
0.6
|
0.7
|
0.8
|
1.1
|
1.3
|
1.7
|
2.2
|
2.8
|
4.2
|
5.8
|
